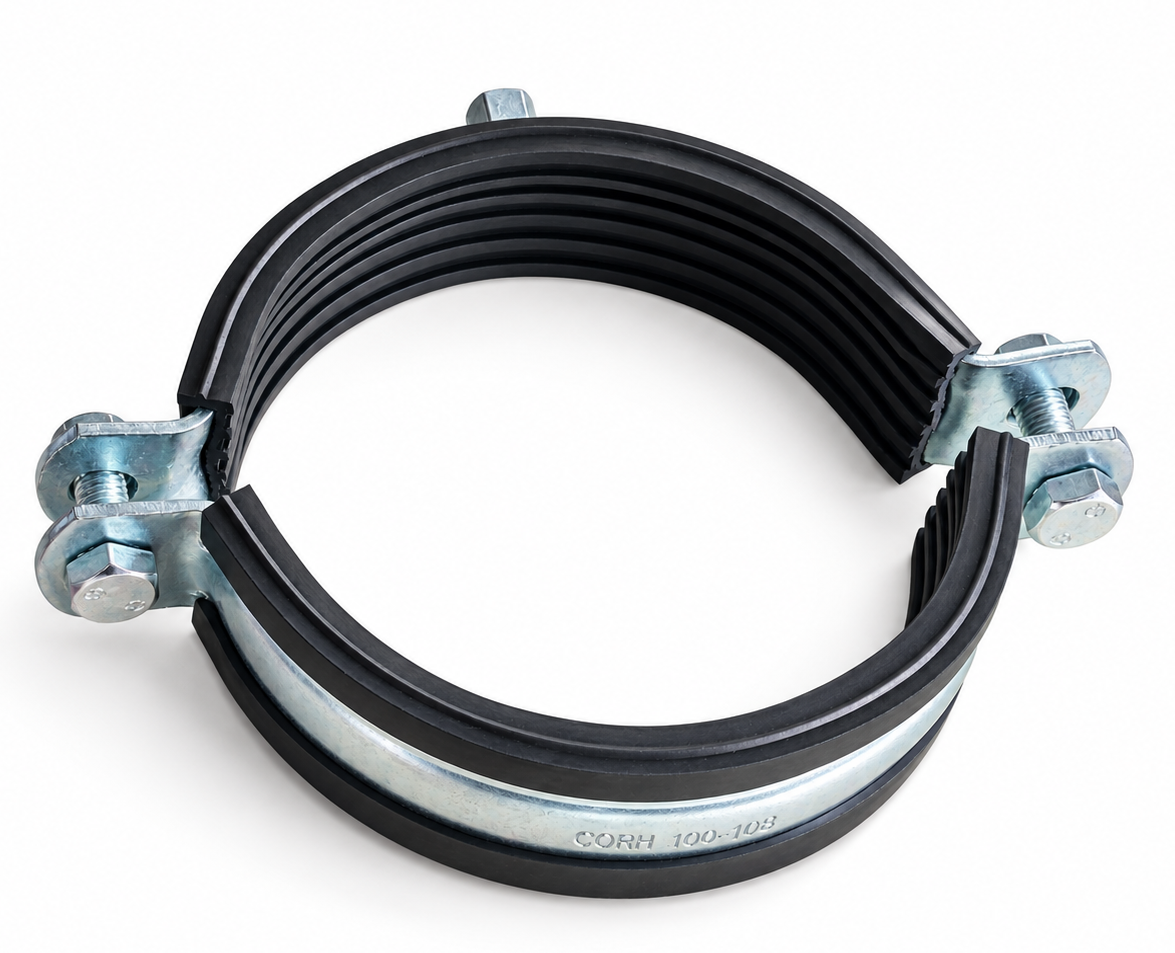

CIPO Collare isofonico con gomma
CIPO Collare isofonico con gomma
Ricerca nel catalogo
Search in the catalogue
Caratteristiche tecniche e vantaggi
- Collare con gomma con 2 viti
- Rondella pre-inserita per evitare di perdere la vite
- Viti con punta non filettata per centratura e imme- diato attacco filettatura
- Taglio combinato DIN-ISO 7051 con finta rondella
- Materiale: acciaio S235JR
- Zincato
- Dado M8/M10 saldato a induzione
- Gomma EPDM resistente all’invecchiamento
- Isolamento dal rumore secondo DIN 4109
- Può essere fissato con l’ECO Kit per un fissaggio ECO senza plastica monouso nell’imballaggio
GammaRange
AllegatiAttachments
GammaRange
Dati tecnici
Technical Data
Codice | D [mm] | D [“] | DN | G | B [mm] | H [mm] | b x s [mm] | Carico Utile (N) | Aggiungi alla WishlistAdd to Wishlist |
---|---|---|---|---|---|---|---|---|---|
570014 | 12-15 | 1/4 | - | M8/M10 | 61 | 43 | 20 x 1,50 | 300 | AggiungiAdd |
570018 | 15-18 | 3/8 | 10 | M8/M10 | 65 | 49 | 20 x 1,50 | 350 | AggiungiAdd |
570021 | 20-24 | 1/2 | 15 | M8/M10 | 68 | 52 | 20 x 1,50 | 350 | AggiungiAdd |
570027 | 23-28 | 3/4 | 20 | M8/M10 | 75 | 58 | 20 x 1,50 | 350 | AggiungiAdd |
570034 | 32-36 | 1” | 25 | M8/M10 | 82 | 63 | 20 x 1,50 | 350 | AggiungiAdd |
570042 | 38-44 | 1 1/4 | 32 | M8/M10 | 87 | 74 | 20 x 1,50 | 350 | AggiungiAdd |
570048 | 44-50 | 1 1/2 | 40 | M8/M10 | 95 | 77 | 20 x 1,50 | 350 | AggiungiAdd |
570054 | 54-58 | - | - | M8/M10 | 101 | 85 | 20 x 1,50 | 350 | AggiungiAdd |
570060 | 59-65 | 2” | 50 | M8/M10 | 110 | 91 | 20 x 1,50 | 350 | AggiungiAdd |
570070 | 68-72 | - | - | M10 | 130 | 88 | 25 x 3,00 | 1000 | AggiungiAdd |
570075 | 74-80 | 2 1/2 | 65 | M8/M10 | 131 | 108 | 25 x 2,50 | 1000 | AggiungiAdd |
570090 | 83-93 | 3” | 80 | M8/M10 | 140 | 120 | 25 x 2,50 | 1000 | AggiungiAdd |
570100 | 99-105 | - | - | M8/M10 | 155 | 133 | 25 x 2,50 | 1000 | AggiungiAdd |
570110 | 108-118 | 4” | 100 | M8/M10 | 161 | 140 | 25 x 2,50 | 1000 | AggiungiAdd |
570125 | 121-127 | - | - | M8/M10 | 183 | 159 | 25 x 2,50 | 1000 | AggiungiAdd |
570140 | 132-143 | 5” | 125 | M8/M10 | 194 | 170 | 25 x 2,50 | 1000 | AggiungiAdd |
570169 | 159-169 | 6” | 150 | M8/M10 | 232 | 202 | 25 x 3,00 | 1220 | AggiungiAdd |
570200 | 198-202 | - | - | M8/M10 | 268 | 238 | 25 x 3,00 | 1220 | AggiungiAdd |
570212 | 210-212 | - | - | M8/M10 | 273 | 241 | 25 x 3,00 | 1220 | AggiungiAdd |
570219 | 216-225 | 8" | 200 | M8/M10 | 283 | 251 | 25 x 3,00 | 1220 | AggiungiAdd |
570250 | 249-254 | - | - | M8/M10 | 320 | 270 | 25 x 2,50 | 1000 | AggiungiAdd |
