Caratteristiche tecniche e vantaggi
- Dado o manicotto saldato a filo
- Materiale: acciaio S235JR
- Zincato
- Pre-montato
- Possibilità di collegamento con dado o manicotto
- Rondelle sulle viti per facile installazione
GammaRange
AllegatiAttachments
GammaRange

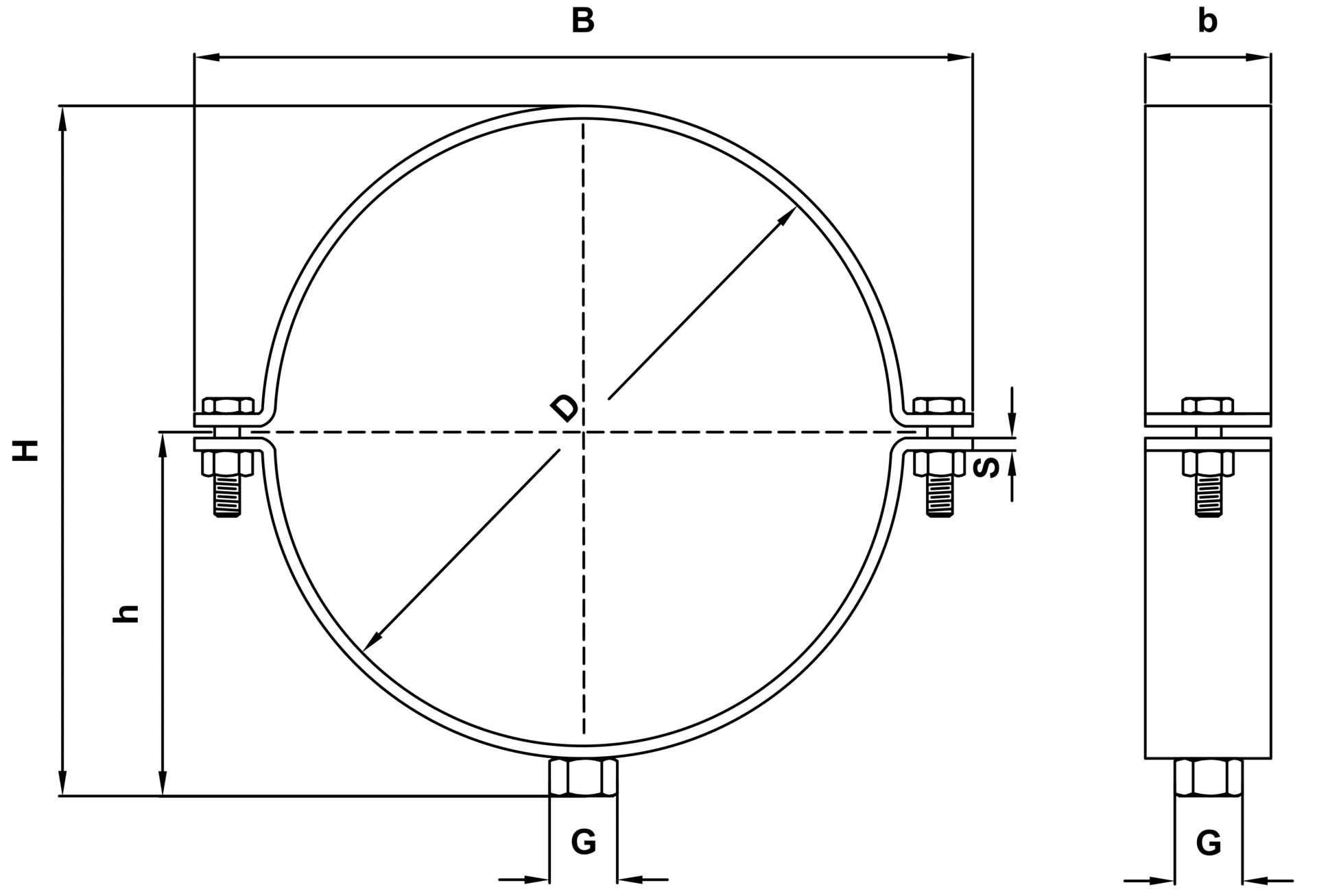

Dati tecnici
Technical Data
| Codice | D [mm] | D ["] | D [DN] | G ["] | B [mm] | H [mm] | b x s [mm] | Carico Utile [N] | Aggiungi alla WishlistAdd to Wishlist |
|---|---|---|---|---|---|---|---|---|---|
| 5910078 | 74-81 | 2 1/2 | 65 | 1/2 | 136 | 103 | 30x3,0 | 4000 |
AggiungiAdd
|
| 5910092 | 88-97 | 3 | 80 | 1/2 | 152 | 117 | 30x3,0 | 4000 |
AggiungiAdd
|
| 5910106 | 93-100 | - | - | 1/2 | 165 | 131 | 30x3,0 | 4000 |
AggiungiAdd
|
| 5910116 | 110-118 | 4 | 100 | 1/2 | 175 | 141 | 30x3,0 | 4000 |
AggiungiAdd
|
| 5910133 | 116-126 | - | - | 1/2 | 193 | 158 | 30x3,0 | 4000 |
AggiungiAdd
|
| 5910154 | 144-154 | - | - | 1/2 | 215 | 179 | 30x3,0 | 4000 |
AggiungiAdd
|
| 5910169 | 160-169 | 6 | 150 | 1/2 | 240 | 195 | 40x4,0 | 8200 |
AggiungiAdd
|
| 5910202 | 199-205 | - | - | 1/2 | 274 | 240 | 40x4,0 | 8200 |
AggiungiAdd
|
| 5910227 | 219-230 | 8 | 200 | 1/2 | 299 | 253 | 40x4,0 | 8200 |
AggiungiAdd
|
| 5910254 | 245-255 | - | - | 1/2 | 335 | 280 | 40x4,0 | 8200 |
AggiungiAdd
|
| 5910279 | 273-283 | 10 | 250 | 1/2 | 360 | 315 | 40x4,0 | 8200 |
AggiungiAdd
|
| 5910325 | 317-333 | 12 | 300 | 1/2 | 403 | 348 | 50x5,0 | 12000 |
AggiungiAdd
|
| 5910360 | 349-365 | 14 | 350 | 1/2 | 439 | 358 | 50x5,0 | 12000 |
AggiungiAdd
|
| 5910408 | 398-414 | 16 | 400 | 1/2 | 487 | 433 | 50x5,0 | 12000 |
AggiungiAdd
|
| 5910458 | 450-466 | 20 | 500 | 1/2 | 537 | 483 | 50x5,0 | 12000 |
AggiungiAdd
|
| 5910509 | 501-517 | 20 | 500 | 1/2 | 588 | 534 | 50x5,0 | 12000 |
AggiungiAdd
|
